Котел жаротрубный 200 кВт в Тюмени

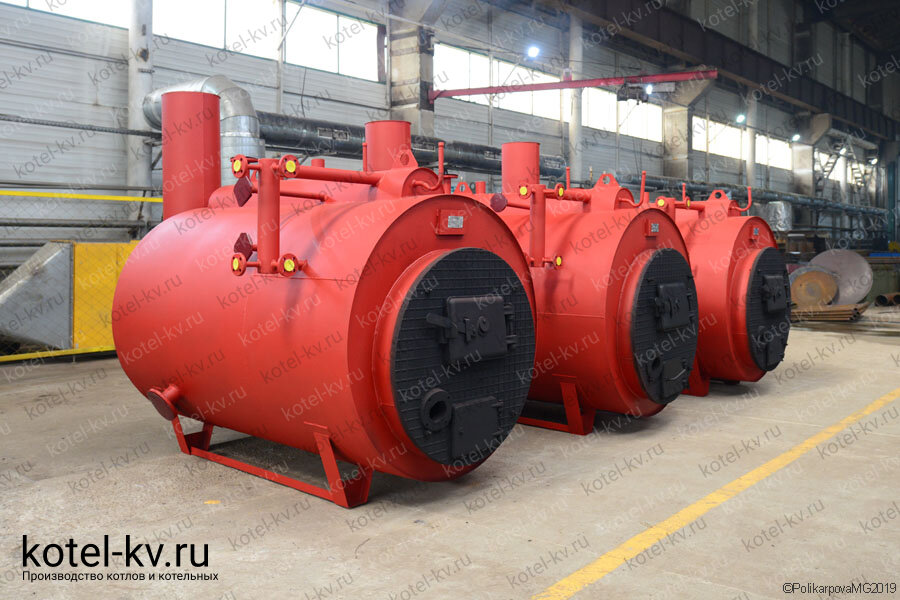

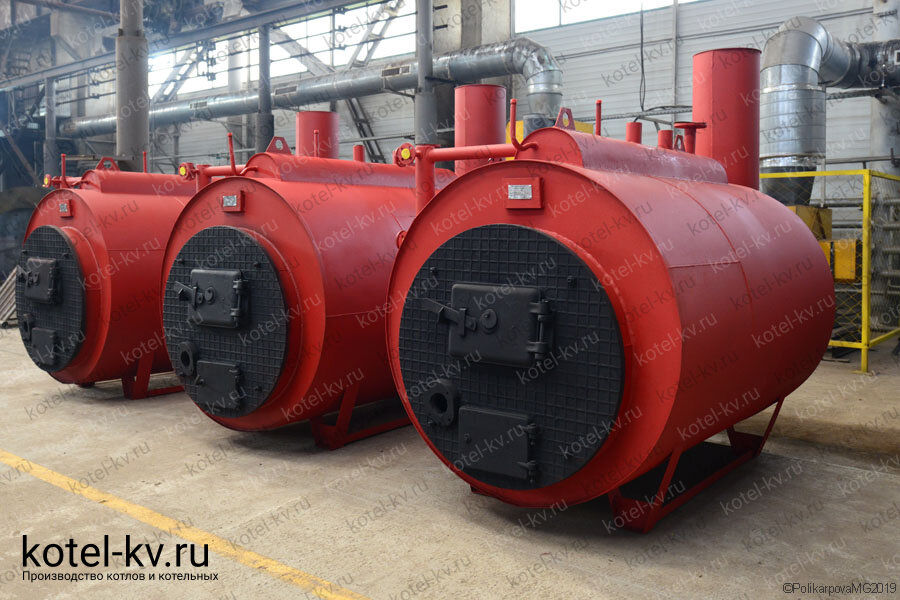

Водогрейный жаротрубный котел 200 кВт. Характеристики:

• мощность 220 КВт, 0,22 МВт, 0,2 ГКал;
• температура 95 / 115 градусов
• топливо – каменный и бурый уголь;
• давление не более 0,3 МПа;
• устанавливается в котельных административных, производственных зданий и отопительных котельных ЖКХ.

Устройство и описание

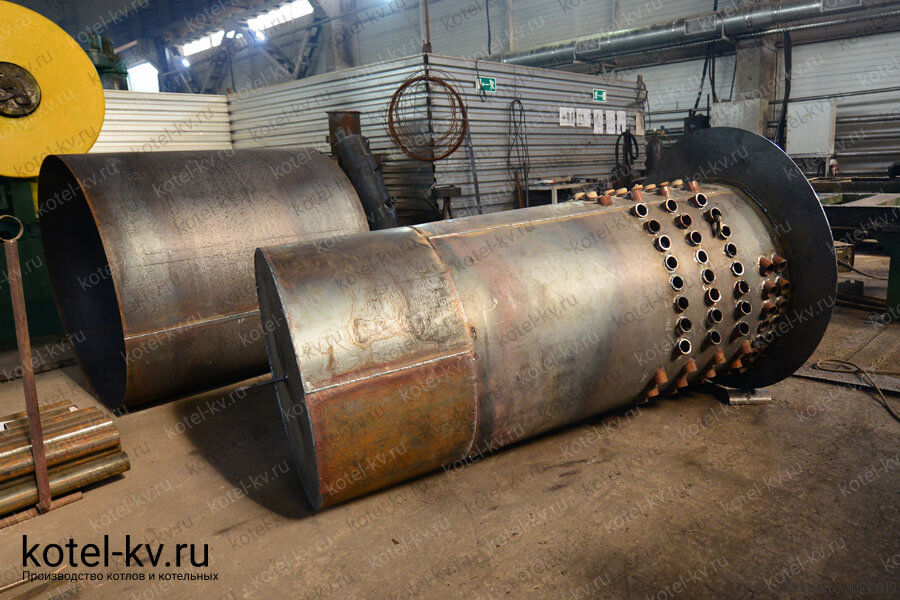

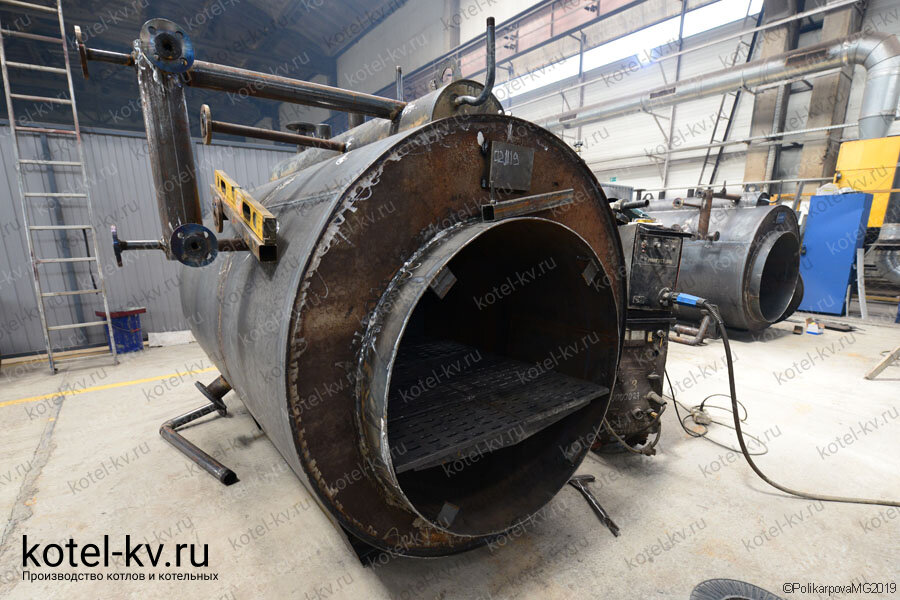

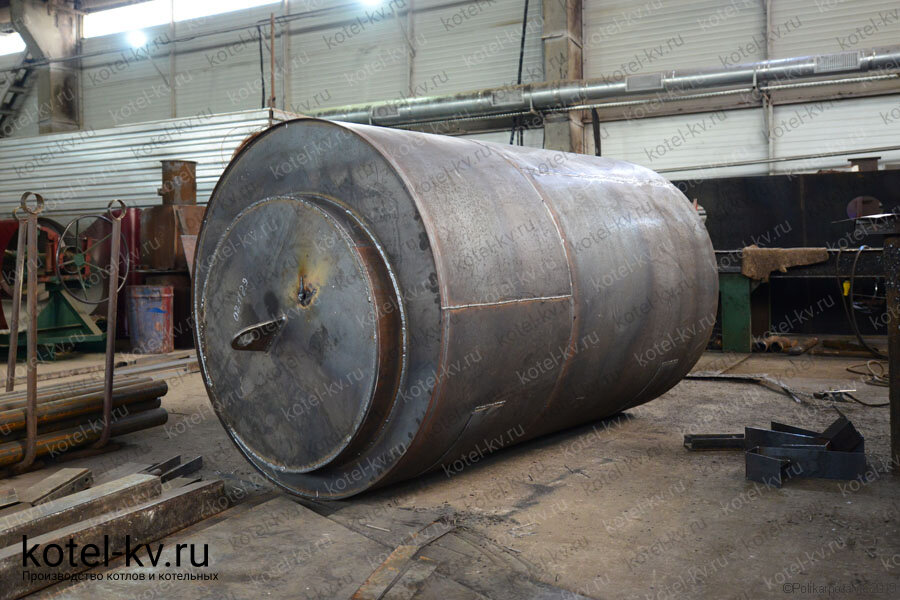

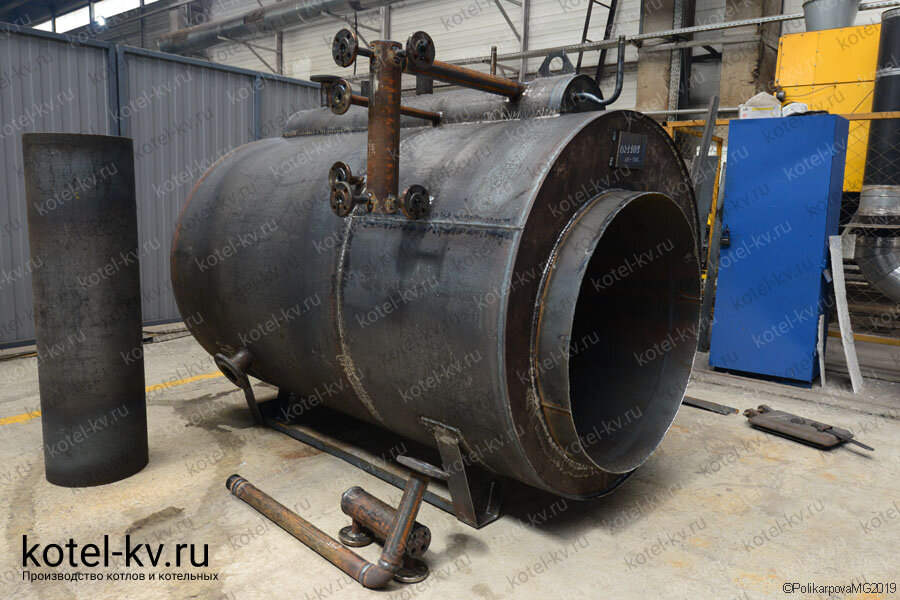

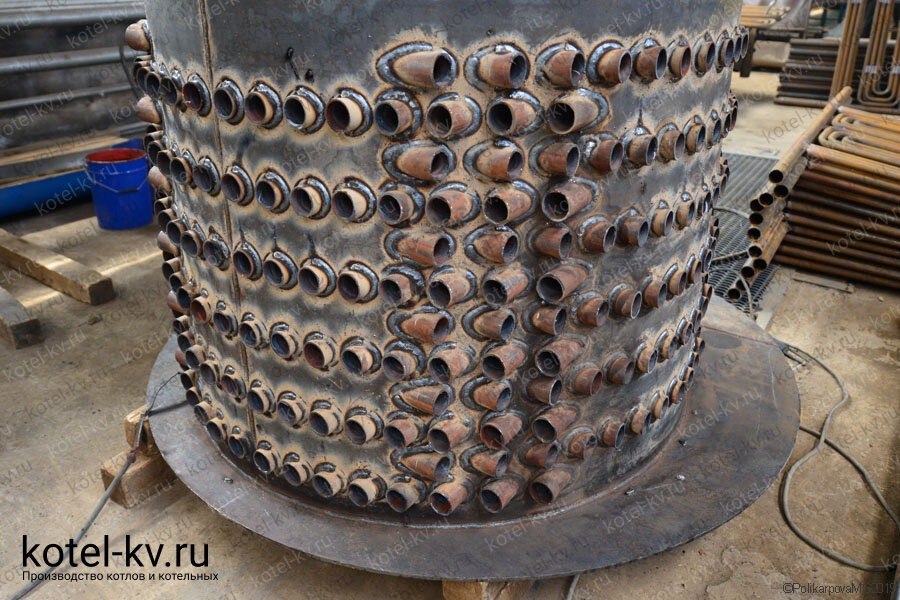

Котел жаротрубный 200 кВт твердотопливный с колосниками изготавливается из стальных цельнотянутых труб диаметром 57 толщиной стенки 3- 3,5 мм сталь 10. Каркас под обмуровку изготавливается из профильной трубы, уголка и швеллера. Тепловая изоляция состоит из плиты ПТЭ. Наружная обшивка котла выполнена из полимерного оцинкованного листа. Для очистки конвективных секций в обмуровке предусмотрены съёмные люки.

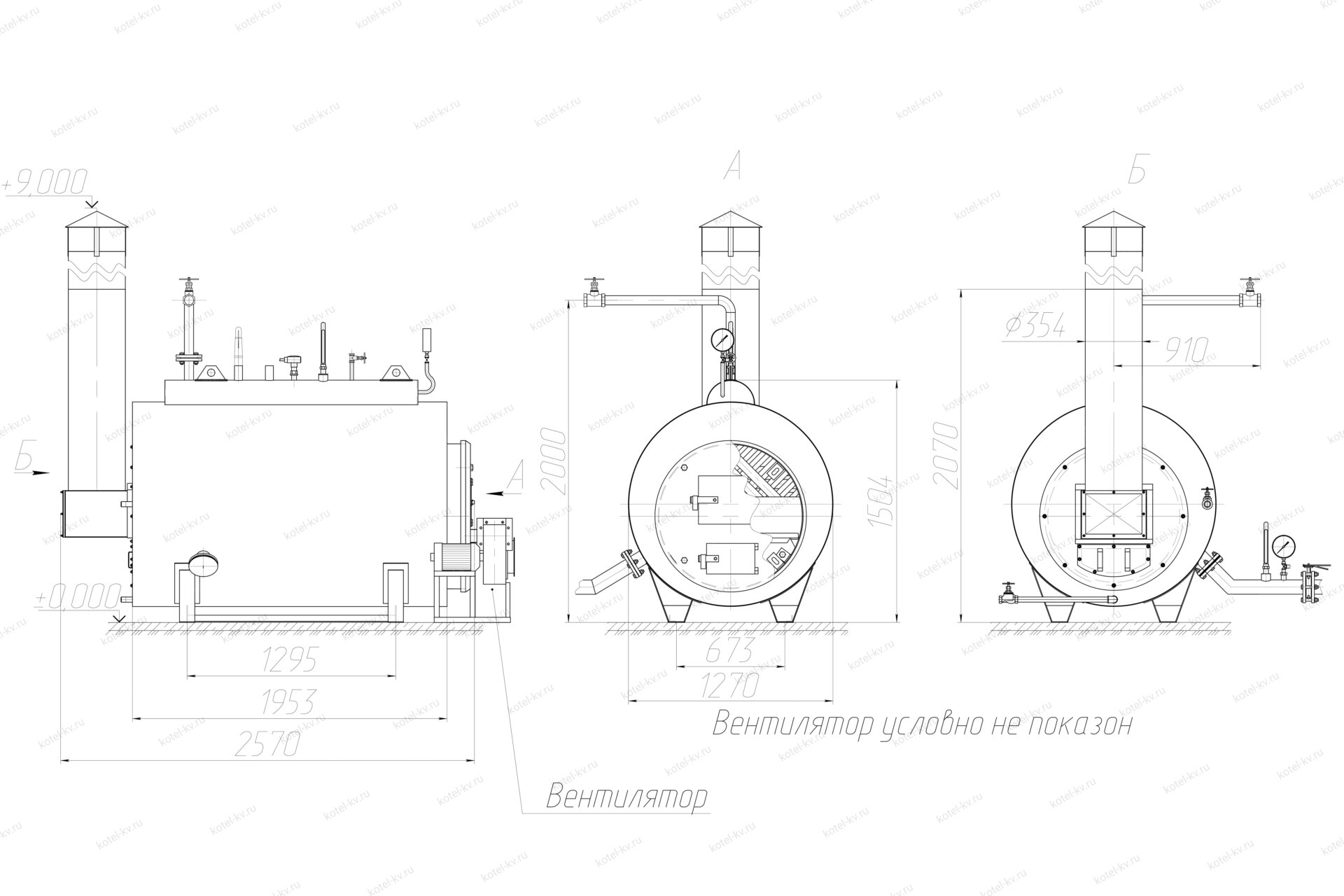

Чертеж жаротрубного котла 200 кВт Конструкция котла состоит из топки и конвективной части. В топку загружается и сжигается твердое топливо – уголь. В нижней части топочной камеры укладываются чугунные колосники с отверстиями. Горячие газы выходят из топки вверху топочной камеры и поступают в конвективные секции. Горячие газы из котельного блока выходят в задней части сверху.

Циркуляция котла 200 кВт жаротрубного на угле обеспечивает быстрый нагрев воды и выход на требуемую мощность. Локальные перегревы отдельных зон поверхностей нагрева исключаются точностью производимых расчетов гидравлики. Дренажи и воздушники производят дренирование трубной системы от шлама и удаление скапливающего воздуха.

Принцип работы котла жаротрубного 200 кВт

Твердое топливо сгорает в топке. Горячие газы омывают трубную систему и нагревают воду до 115 °С.

Циркуляция воды в котельном агрегате производится циркуляционным насосом. Для восполнения теплоносителя, теряемого при дренировании и в теплосети, производится подпитка подпиточным насосом.

Для горения топлива вентилятором в короб подается воздух, через отверстия в колосниках воздух поступает в топку. В отверстия ссыпается образующиеся зола и шлак. Горячие дымовые газы проходят трубную систему котельного блока и поступают в газоходы котельной. Для преодоления сопротивления газоходов перед дымовой трубой монтируется дымосос Д 3,5. Далее газы через дымовую трубу поступают в атмосферу.

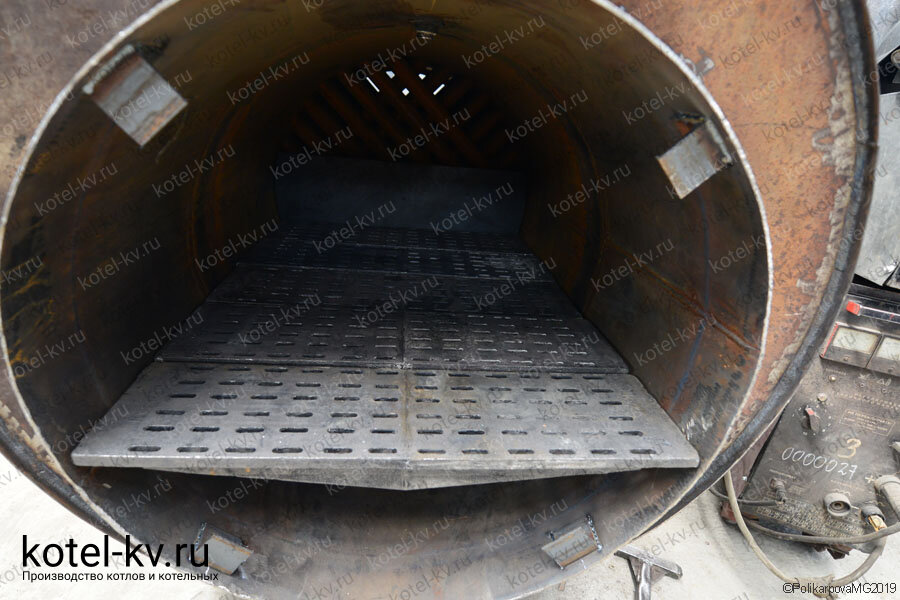

Колосниковая топка котла

В жаротрубном котле с колосниками, очень важно не допускать горения угля в топке при выключенном вентиляторе, так как поступающий воздух охлаждает колосники. При выключенном вентиляторе, колосники могут деформироваться от перегрева и их нужно будет преждевременно менять.

Водно-химический режим жаротрубного водогрейного котла должен быть организован в соответствии с требованиями руководства по эксплуатации и нормативной литературы по тепловым энергоустановкам и тепловым сетям. Для подбора водоподготовительной установки требуется провести химический анализ воды.

Подключение котла

Подключение и монтаж отопительного жаротрубного котла 200 кВт в Тюмени производятся по проекту.

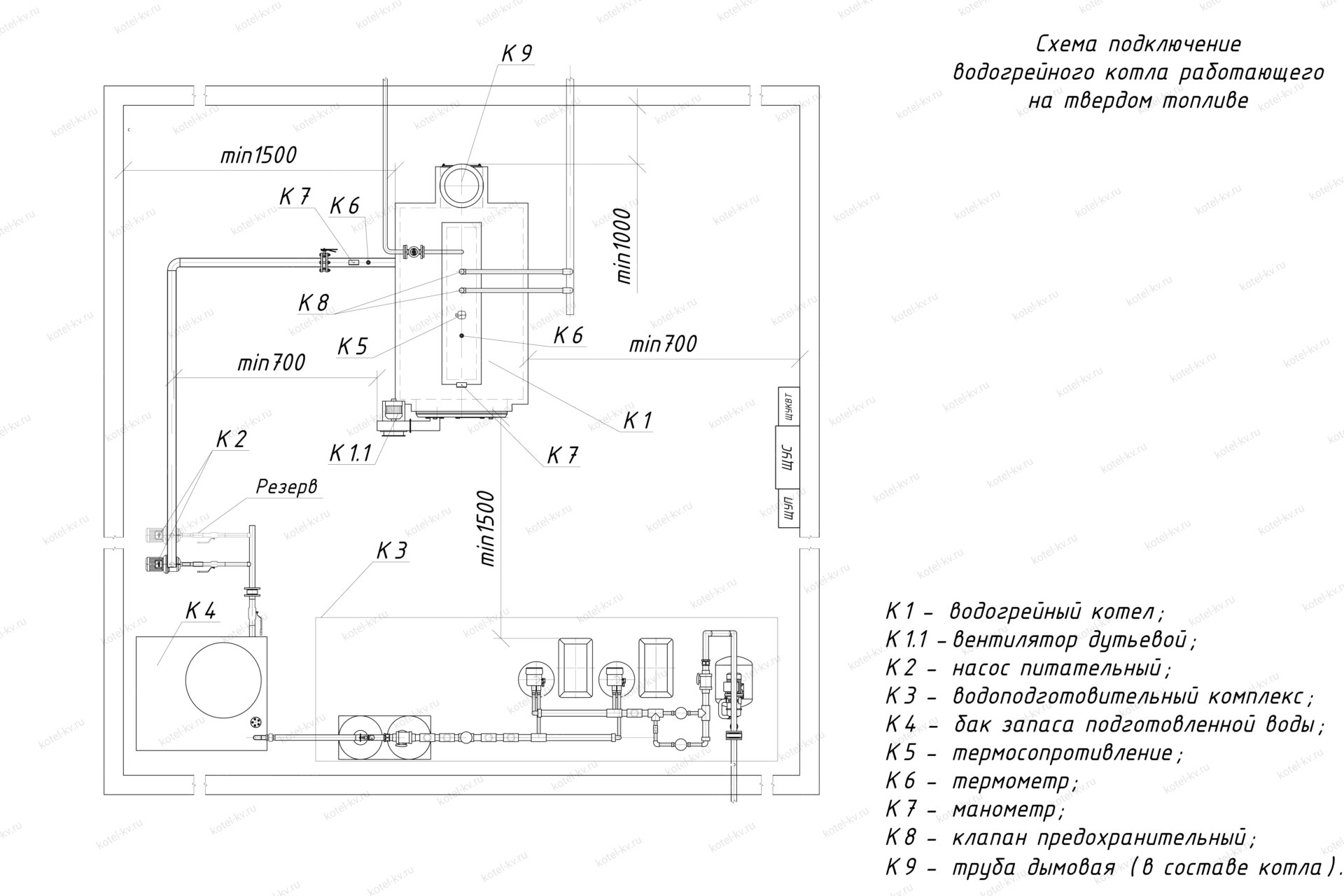

Схема подключения жаротрубного котла

В зависимости от количества котельных агрегатов, наличия или отсутствия теплообменников существуют различные варианты схем подключения котла.

Один из вариантов схемы подключения твердотопливного котла 200 кВт.

Все котельно-вспомогательное оборудование для подключения угольного жаротрубного котла 200 кВт в Тюмени вы можете купить на нашем котельном заводе. Также наш завод оказывает услуги по проектированию, монтажу, шеф монтажу и пуско-наладке котельных.

Безопасность котла

Безопасная эксплуатация котла обеспечивается выполнением требований:

• Инструкции по эксплуатации
• Правил устройства и безопасной эксплуатации водогрейных котлов с температурой нагрева воды не выше 115 °С
• Правил технической эксплуатации тепловых энергоустановок

Требования к помещениям котельной регламентируются СП 89.13330.2016 «Котельные установки».

Жаротрубный котел 200 кВт на твердом топливе с колосниками должен управляться автоматикой безопасности, имеющей сертификат соответствия.

Одним из самых важных устройств, обеспечивающих безопасную эксплуатацию водогрейного котла, является предохранительный клапан. Расчет пропускной способности для каждой мощности приведен в паспорте котла.

Гарантии изготовителя

На заводе изготовителе производственный жаротрубный котел 200 кВт с колосниками подвергается гидравлическому испытанию давлением 0,9 МПа (9 кгс/см2).

Гарантийное обслуживание включает в себя бесплатное устранение скрытых заводских дефектов, замену деталей и узлов вышедших из строя в период гарантийного срока при условии монтажа и эксплуатации оборудования Покупателем в соответствии с его назначением, технической документацией, техническими нормами, правилами ввода в эксплуатацию и эксплуатации данного оборудования.

Сертификат соответствия для котла мощностью 0.22 МВт и температурой 115 градусов имеет соответствие техническим регламентам ТР ТС 010, ТР ТС 032.

Жаротрубный водогрейный котел 200 кВт всегда есть в наличии на складе на заводе, действующая цена указана на сайте. Производство отопительных котлов мощностью 0.22 МВт по техническому заданию завод осуществляет в течении 10-20 рабочих дней.
